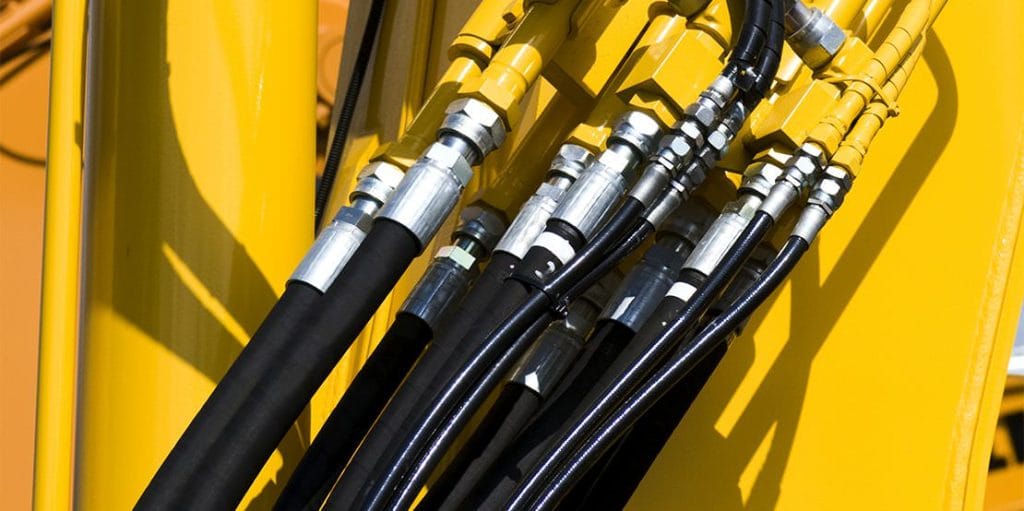

Mangueras hidráulicas de alta presión para maquinaria pesada en Perú

Las mangueras hidráulicas para maquinaria transmiten fluido presurizado entre bombas, válvulas, cilindros y motores. De su correcta selección dependen la respuesta del equipo, la seguridad del operador y la continuidad de la operación. En Corsaflex Perú atendemos requerimientos para equipos móviles y sistemas industriales, considerando presión, diámetro, temperatura, fluido, radio de curvatura y tipo de conexión.

No todas las mangueras de igual diámetro ofrecen el mismo desempeño. El número y tipo de refuerzos, la presión de trabajo, la presión de impulso, la compatibilidad química y la cubierta exterior determinan si una línea es apropiada para retorno, presión media, alta presión o servicio severo. Por ello, la selección debe realizarse a partir de los datos reales del sistema y no únicamente por la apariencia o medida exterior.

Construcción de una manguera hidráulica

CAPA 01

Tubo interior

Conduce el aceite o fluido hidráulico. Se selecciona por su compatibilidad con aceites minerales, fluidos hidráulicos y el rango de temperatura de la aplicación.

CAPA 02

Refuerzo resistente

Una o más mallas trenzadas, o capas espiraladas de alambre de acero, contienen la presión y soportan los ciclos de impulso del sistema.

CAPA 03

Cubierta exterior

Protege contra abrasión, ozono, intemperie, salpicaduras de aceite y contacto mecánico. En zonas críticas puede complementarse con protector espiral.

Tipos de mangueras hidráulicas para maquinaria pesada

La siguiente comparación sirve como guía inicial. La presión admisible cambia según el diámetro nominal y la ficha técnica del fabricante; antes de instalar se debe verificar la especificación exacta del producto.

Norma / tipo Construcción habitual Nivel de servicio Aplicaciones frecuentes
SAE 100 R1AT Una malla de acero trenzado Presión media Líneas hidráulicas de maquinaria agrícola, equipos industriales y circuitos auxiliares.
SAE 100 R2AT Dos mallas de acero trenzado Alta presión Excavadoras, cargadores, grúas, prensas y maquinaria de construcción.
SAE 100 R4 Refuerzo textil y alambre helicoidal Succión y retorno Ingreso a bombas, retorno de aceite y líneas de baja presión con necesidad de resistencia al vacío.
SAE 100 R12 Cuatro espirales de acero Muy alta presión Maquinaria pesada, minería, equipos móviles y circuitos con impulsos severos.
SAE 100 R13 Varias espirales de acero Presión muy alta y servicio severo Equipos mineros y de construcción sometidos a ciclos intensivos y vibración.
SAE 100 R15 Múltiples espirales de alta resistencia Presión extrema Sistemas hidráulicos de gran potencia y aplicaciones de máxima exigencia.

Importante: no se debe asumir una presión universal para cada norma. Confirme diámetro interior, presión de trabajo, presión de pico, temperatura y compatibilidad del fluido en la ficha técnica correspondiente.

Aplicaciones en minería, construcción e industria

Maquinaria pesada

Excavadoras, retroexcavadoras, cargadores frontales, motoniveladoras, bulldozers, volquetes y equipos de movimiento de tierras.

Minería y canteras

Perforadoras, chancadoras, plantas de trituración, equipos auxiliares y unidades sometidas a polvo, abrasión, vibración y operación continua.

Construcción y elevación

Grúas, plataformas elevadoras, bombas, mezcladoras, equipos de izaje y sistemas hidráulicos de obra.

Agricultura

Tractores, cosechadoras, pulverizadoras, implementos agrícolas y sistemas hidráulicos móviles.

Transporte

Plataformas, compactadoras, sistemas basculantes, brazos hidráulicos y equipos instalados sobre camiones.

Industria

Prensas, unidades de potencia, cilindros, bancos hidráulicos, máquinas de proceso y líneas de mantenimiento.

¿Cómo seleccionar la manguera hidráulica correcta?

Una selección profesional considera el conjunto completo: manguera, terminal, conexión, método de prensado y condiciones de montaje. Para preparar una cotización precisa, recomendamos informar los siguientes datos:

1

Medida y longitud

Indique diámetro interior, longitud total y tolerancia requerida. Si reemplaza una línea, evite medirla mientras está tensionada.

2

Presión y temperatura

Informe presión continua, picos de presión y temperatura del fluido y del ambiente.

3

Fluido y operación

Precise el tipo de aceite o fluido, frecuencia de trabajo, vibración, movimiento y exposición exterior.

4

Terminales

Identifique rosca, diámetro, orientación, ángulo y tipo de asiento. Una foto y muestra física ayudan a validar la conexión.

Conexiones hidráulicas disponibles

Las mangueras pueden configurarse con terminales rectos o angulares según la instalación. Entre los sistemas de conexión más utilizados se encuentran:

  • ✓ JIC 37°: conexión abocinada frecuente en maquinaria móvil.
  • ✓ NPT: rosca cónica utilizada en múltiples equipos industriales.
  • ✓ BSP: versiones paralelas o cónicas, comunes en equipos de procedencia europea y asiática.
  • ✓ ORFS: sello frontal con O-ring para alto control de fugas.
  • ✓ Métricas: configuraciones empleadas en maquinaria europea y sistemas específicos.
  • ✓ Bridas hidráulicas: alternativas para líneas de mayor caudal y presión.

La compatibilidad no debe definirse solo por el diámetro aparente. El paso de rosca, el tipo de asiento y el estándar de sellado deben coincidir para evitar fugas, daño de componentes o fallas prematuras.

Normas y familias complementarias

Además de las líneas de mayor demanda, un sistema puede requerir construcciones especiales. Entre las referencias que deben evaluarse según disponibilidad y aplicación se encuentran SAE 100 R3 y R6 para retorno o baja presión, R5 con cubierta textil, R7 y R8 termoplásticas, R16 y R17 compactas, así como equivalencias basadas en EN 853, EN 856 y EN 857. La equivalencia nunca debe suponerse únicamente por el número de mallas: deben coincidir presión, diámetro, temperatura, radio mínimo de curvatura y compatibilidad del ensamble.

BAJA PRESIÓN

Retorno y servicios auxiliares

Opciones textiles o de construcción ligera para circuitos donde la presión, el vacío y la compatibilidad del aceite hayan sido verificados.

COMPACTAS

Espacios reducidos

Alternativas con menor diámetro exterior o radio de curvatura para instalaciones congestionadas, siempre dentro de sus límites técnicos.

TERMOPLÁSTICAS

Bajo peso y aplicaciones especiales

Construcciones para determinados equipos, herramientas y fluidos. La conductividad eléctrica y compatibilidad deben definirse expresamente.

Método STAMPED para una selección profesional

Para reducir errores se puede ordenar la información mediante el criterio STAMPED, utilizado como guía práctica en la identificación de mangueras y ensambles:

Dato Qué debe confirmarse Por qué es importante
S — Size Diámetro interior, exterior, longitud y paso de rosca. Influye en caudal, velocidad, pérdida de carga y compatibilidad física.
T — Temperature Temperatura del fluido y del ambiente. Afecta tubo interior, cubierta, sellos y presión admisible.
A — Application Movimiento, vibración, abrasión, vacío, impulsos y ambiente. Define construcción, protección y forma de instalación.
M — Material Aceite, agua-glicol, combustible u otro fluido. Evita degradación, hinchamiento o pérdida de propiedades.
P — Pressure Presión continua, picos y condición de vacío. Permite elegir la clasificación correcta con margen técnico.
E — Ends Terminales, rosca, asiento, ángulo y orientación. Asegura conexión, sellado y montaje sin torsión.
D — Delivery Cantidad, urgencia, presentación y lugar de despacho. Facilita cotización, preparación y coordinación logística.

Control técnico del ensamble hidráulico

El desempeño no depende solamente de la manguera. Un ensamble confiable requiere componentes compatibles y un proceso controlado. La combinación de manguera, espiga, férula y parámetro de prensado debe corresponder al sistema definido por el fabricante. Mezclar piezas únicamente porque “entran” puede generar retención insuficiente, daño del tubo interior o desprendimiento bajo presión.

  • ✓ Identificación de norma, diámetro y lote cuando corresponda.
  • ✓ Verificación del terminal, rosca, asiento y orientación.
  • ✓ Corte limpio y preparación acorde al tipo de conexión.
  • ✓ Prensado conforme al diámetro objetivo especificado.
  • ✓ Inspección visual del conjunto antes de su entrega.
  • ✓ Protección de terminales contra suciedad durante almacenamiento.

Cuando el proyecto exige limpieza interna, prueba, trazabilidad o documentación adicional, estos requisitos deben indicarse antes de cotizar para definir el alcance correcto.

Ventajas de una manguera correctamente especificada

  • ✓ Transmisión estable de potencia hidráulica.
  • ✓ Mayor resistencia a presión, vibración y ciclos de impulso.
  • ✓ Menor riesgo de fugas y paradas imprevistas.
  • ✓ Instalación compatible con el espacio y movimiento del equipo.
  • ✓ Protección frente a abrasión y condiciones ambientales.
  • ✓ Mayor vida útil cuando se instala e inspecciona correctamente.
Seguridad: nunca busque una fuga hidráulica con la mano. Un chorro de fluido a presión puede penetrar la piel y provocar una lesión grave. Detenga el equipo, libere la presión y aplique el procedimiento de bloqueo antes de inspeccionar o reemplazar una línea.

Instalación, inspección y mantenimiento preventivo

Una manguera adecuada puede fallar antes de tiempo si queda torcida, demasiado tensa, doblada por debajo de su radio mínimo o expuesta a roce constante. Durante la instalación se debe respetar el radio de curvatura, permitir el movimiento natural de la línea, evitar torsiones y mantener distancia de superficies calientes o elementos móviles.

La inspección preventiva debe buscar abrasión profunda, alambres expuestos, grietas, ampollas, endurecimiento, aplastamiento, corrosión de terminales y humedad alrededor de las conexiones. También se debe revisar si la manguera se desplaza, golpea o roza durante el ciclo completo de la máquina.

Si se detecta daño estructural, fuga, deformación o desprendimiento del terminal, la línea debe retirarse de servicio. No es recomendable reparar una manguera de alta presión con parches, abrazaderas improvisadas o componentes incompatibles.

Diagnóstico de fallas frecuentes

Señal observada Causas posibles Acción recomendada
Abrasión exterior Roce con estructura, otra manguera o componente móvil. Corregir recorrido, fijación o protección; reemplazar si el refuerzo está afectado.
Fuga junto al terminal Ensamble incompatible, prensado incorrecto, fatiga o carga lateral. Retirar de servicio y revisar el conjunto completo; no reapretar de forma improvisada.
Cubierta agrietada Temperatura, ozono, envejecimiento o radio de curvatura insuficiente. Verificar condiciones reales y seleccionar una construcción apropiada.
Manguera torcida Orientación incorrecta de terminales o instalación forzada. Reinstalar sin torsión y confirmar ángulos antes del prensado.
Ampollas o ablandamiento Incompatibilidad química, permeación o exceso de temperatura. Detener el uso y confirmar el fluido exacto con su concentración.
Ruptura repetitiva Picos de presión, pulsación, calor, flexión concentrada o contaminación. Analizar el sistema y la ruta; cambiar de norma sin diagnóstico puede no resolver la causa.

Mangueras hidráulicas en Perú con asesoría técnica

Corsaflex suministra mangueras hidráulicas para maquinaria e instalaciones industriales en Perú. Atendemos requerimientos para minería, construcción, agricultura, transporte, mantenimiento e industria, con alternativas para succión, retorno, presión media, alta presión y servicio severo.

Nuestro equipo puede orientarlo en la identificación de la norma, el diámetro y las conexiones. Para agilizar la atención, envíe una fotografía legible del marcado de la manguera, fotos de ambos terminales, longitud total, diámetro, presión del sistema, tipo de fluido, modelo del equipo y cantidad requerida.

Preguntas frecuentes sobre mangueras hidráulicas

¿Qué diferencia existe entre una manguera R1AT y una R2AT?

La R1AT suele incorporar una malla de acero y la R2AT dos mallas. En términos generales, la R2AT admite mayores exigencias de presión, pero el valor exacto depende del diámetro y del fabricante.

¿Qué manguera se usa para succión de aceite hidráulico?

La SAE 100 R4 es una alternativa habitual porque su construcción incorpora un refuerzo helicoidal que ayuda a resistir el vacío. La selección final depende del caudal, vacío, temperatura y fluido.

¿Qué mangueras se recomiendan para maquinaria minera?

En circuitos de muy alta presión se emplean con frecuencia mangueras espiraladas R12, R13 o R15. Es indispensable confirmar la presión real, los picos, el diámetro, la temperatura y las especificaciones del fabricante del equipo.

¿Cómo identifico una conexión JIC, NPT, BSP u ORFS?

Se verifica el diámetro, paso y forma de la rosca, además del asiento de sellado. No es seguro identificarla únicamente por observación; lo ideal es medirla con galgas y calibrador o enviar una muestra.

¿Se puede elegir una manguera solo por la presión?

No. También se deben evaluar diámetro, temperatura, fluido, radio de curvatura, vacío, abrasión, movimiento, terminales, compatibilidad del sistema y condiciones ambientales.

¿Cuándo debe cambiarse una manguera hidráulica?

Debe retirarse si presenta fugas, alambres visibles, grietas, ampollas, aplastamiento, endurecimiento, daño en terminales o cualquier señal de deterioro estructural. El programa de reemplazo debe ajustarse a la criticidad y recomendaciones del equipo.

¿Corsaflex atiende requerimientos para diferentes marcas de maquinaria?

Se pueden evaluar aplicaciones en distintas marcas y modelos siempre que se disponga de la especificación técnica o una muestra correctamente identificada. La compatibilidad debe confirmarse antes del montaje.

¿Qué información debo enviar para solicitar una cotización?

Envíe norma o código, diámetro interior, longitud, conexiones de ambos extremos, orientación, presión de trabajo, fluido, temperatura, modelo de maquinaria y cantidad. Adjunte fotografías claras cuando sea posible.

¿La presión de rotura es igual a la presión de trabajo?

No. La presión de trabajo es el límite operativo indicado para la manguera bajo condiciones definidas. La presión de rotura es un valor de ensayo y nunca debe utilizarse como presión normal de servicio.

¿Una manguera con más mallas siempre es mejor?

No necesariamente. La mejor manguera es la que corresponde a la presión, los impulsos, el radio de curvatura, el fluido y el montaje. Una construcción más rígida puede ser inconveniente en espacios reducidos.

¿Qué significa el radio mínimo de curvatura?

Es el radio mínimo que puede adoptar la manguera sin comprometer su estructura. Doblarla más de lo permitido concentra esfuerzos, reduce el paso interno y acelera la fatiga.

¿Se puede reutilizar un terminal prensado?

Los terminales y férulas deben manejarse conforme a las indicaciones del fabricante. No debe asumirse que un componente retirado puede reutilizarse de forma segura en otro ensamble.

¿Cómo se mide correctamente la longitud?

Normalmente se considera la longitud total entre extremos o puntos de referencia definidos para cada terminal. En conexiones angulares también debe especificarse la orientación relativa.

¿Qué protección se recomienda contra la abrasión?

Según la severidad pueden emplearse protectores espirales, fundas textiles, abrazaderas y una mejor ruta de instalación. La protección no sustituye el cambio cuando el refuerzo ya está expuesto.

¿Las mangueras hidráulicas sirven para aire comprimido?

Solo si la construcción y el fabricante autorizan expresamente ese servicio. Los gases almacenan energía de forma diferente a los líquidos y requieren una evaluación específica de seguridad.

¿Se puede instalar una manguera cerca del escape?

Debe respetarse el límite de temperatura y evitar la radiación directa. Puede requerirse una ruta distinta, pantalla térmica o producto específico; una cubierta externa no elimina el efecto del calor.

¿Qué ocurre si el diámetro interior es demasiado pequeño?

Puede aumentar la velocidad del fluido, la pérdida de carga y la temperatura, afectando eficiencia y vida útil. El diámetro debe seleccionarse según caudal y requisitos del circuito.

¿Conviene copiar exactamente la manguera antigua?

Es un buen punto de partida si conserva su marcado, pero también debe investigarse por qué falló. Una línea modificada, mal instalada o usada fuera de sus límites no debe replicarse sin revisión.

¿Corsaflex realiza despachos fuera de Lima?

La atención comercial puede coordinar requerimientos y despachos hacia distintas ciudades del Perú, sujetos a disponibilidad, cantidad, destino y condiciones acordadas en la cotización.

¿Puedo cotizar enviando solo fotografías?

Las fotografías ayudan a una identificación preliminar, pero pueden no revelar paso de rosca, asiento, diámetro o presión. Para confirmar el ensamble se requieren medidas, marcado técnico o una muestra.
